In qualità di fornitore di lamiere di acciaio elettrico, ho assistito in prima persona alle vaste applicazioni e ai vantaggi che questi materiali apportano a vari settori, in particolare nella produzione di trasformatori. Le lamiere di acciaio elettrico, note anche come lamiere di acciaio al silicio, sono fondamentali per la loro capacità di ridurre al minimo le perdite di energia nei dispositivi elettrici. Tuttavia, come qualsiasi materiale, presentano alcune limitazioni che è importante comprendere sia per i produttori che per gli utenti finali.
1. Limitazioni sulle perdite principali
Una delle limitazioni più significative delle lamiere di acciaio elettrico è la perdita del nucleo. La perdita del nucleo è costituita da due componenti principali: perdita per isteresi e perdita per correnti parassite.
La perdita di isteresi si verifica a causa della ripetuta magnetizzazione e smagnetizzazione del nucleo in acciaio. Quando una corrente alternata passa attraverso l'avvolgimento del trasformatore, il campo magnetico nel nucleo cambia continuamente direzione. I domini magnetici nell'acciaio elettrico devono riallinearsi con i cambiamenti del campo magnetico e questo processo dissipa l'energia sotto forma di calore. Diversi gradi di acciaio elettrico hanno caratteristiche diverse del ciclo di isteresi. L'acciaio elettrico di bassa qualità può avere cicli di isteresi più ampi, con conseguenti perdite di isteresi più elevate.
La perdita delle correnti parassite è un altro importante contributo alla perdita del nucleo. Le correnti parassite vengono indotte nel nucleo elettrico in acciaio dalla variazione del campo magnetico. Queste correnti circolanti fluiscono all'interno del nucleo e generano calore, causando perdite di energia. Per ridurre la perdita di correnti parassite, le lamiere di acciaio elettrico vengono solitamente laminate. Le lamelle sono isolate tra loro, il che aumenta la resistenza elettrica del percorso alle correnti parassite. Tuttavia, anche con le laminazioni esistono ancora dei limiti. Alle alte frequenze l'effetto pelle diventa più pronunciato e le correnti parassite tendono a concentrarsi in prossimità della superficie delle lamierini. Ciò può portare ad un aumento delle perdite per correnti parassite e ad una riduzione dell'efficienza del dispositivo elettrico. Ad esempio, nei trasformatori ad alta frequenza, la perdita del nucleo delle tradizionali lamiere di acciaio elettrico può rappresentare un inconveniente significativo, limitandone l'uso in tali applicazioni.Nucleo del trasformatore immerso in oliospesso utilizzano lamiere di acciaio elettrico e queste limitazioni di perdita del nucleo devono essere attentamente considerate durante la progettazione e il funzionamento dei trasformatori.
2. Saturazione magnetica
La saturazione magnetica è un'altra importante limitazione delle lamiere di acciaio elettrico. Quando l'intensità del campo magnetico applicato all'acciaio elettrico raggiunge un certo livello, la densità del flusso magnetico nell'acciaio non aumenterà più proporzionalmente. A questo punto si dice che l'acciaio è magneticamente saturo.
Nei trasformatori, la saturazione magnetica può causare diversi problemi. In primo luogo, può portare ad una maggiore perdita di nucleo. Quando il nucleo è saturo, il campo magnetico cambia più rapidamente, il che può comportare isteresi più elevate e perdite di correnti parassite. In secondo luogo, la saturazione magnetica può distorcere la tensione di uscita e le forme d'onda della corrente del trasformatore. Ciò può causare problemi all'impianto elettrico, come distorsione armonica e interferenze con altre apparecchiature elettriche.

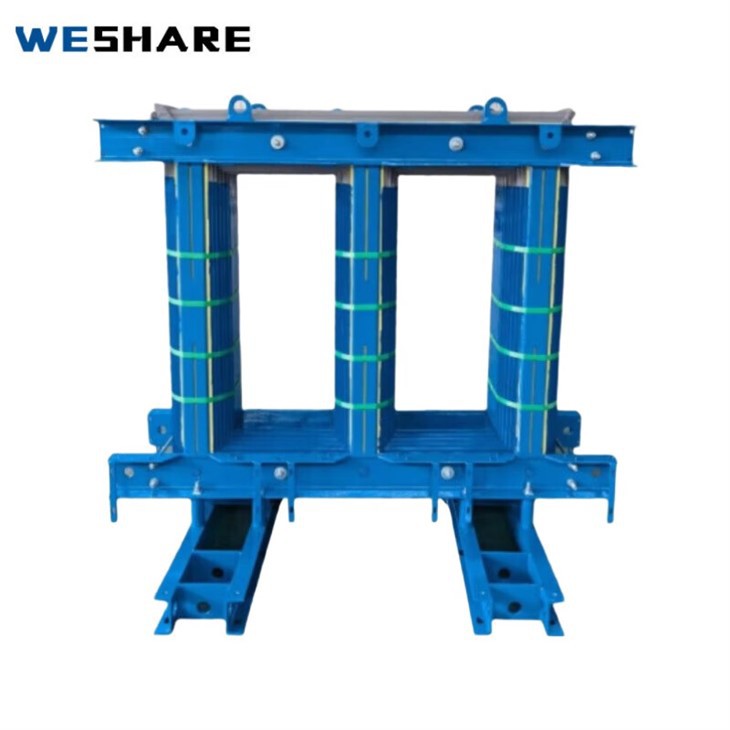

Il punto di saturazione delle lamiere di acciaio elettrico dipende dalla composizione del materiale e dal processo di produzione. Alcune lamiere di acciaio elettrico ad alte prestazioni hanno una densità di flusso di saturazione più elevata, che consente loro di funzionare con intensità di campo magnetico più elevate prima che si verifichi la saturazione. Tuttavia, anche questi materiali avanzati hanno i loro limiti. Ad esempio, nei trasformatori di grande capacità in cui sono richiesti campi magnetici elevati, esiste ancora il rischio di saturazione magnetica e per evitare questo problema sono necessarie un'attenta progettazione e selezione dei materiali.Lamiera di acciaio al silicio per trasformatorei produttori devono tenere conto della saturazione magnetica per garantire il funzionamento affidabile dei trasformatori.
3. Proprietà meccaniche
Anche le proprietà meccaniche delle lamiere di acciaio elettrico possono presentare limitazioni. Le lamiere di acciaio elettrico sono relativamente fragili rispetto ad altri metalli. Questa fragilità può renderli più soggetti a crepe e danni durante i processi di manipolazione, taglio e assemblaggio.
Durante la produzione dei trasformatori, le lamiere di acciaio elettrico devono essere tagliate in forme e dimensioni specifiche. Il processo di taglio può introdurre concentrazioni di stress sui bordi delle lastre, che possono portare a fessurazioni. Inoltre, quando il trasformatore è in funzione, può essere soggetto a vibrazioni e urti meccanici. La fragilità delle lamiere di acciaio elettrico può aumentarne la probabilità di rottura in queste condizioni, il che può influire sulle prestazioni e sull'affidabilità del trasformatore.
Per far fronte a queste limitazioni delle proprietà meccaniche, alcuni produttori possono utilizzare tecniche speciali di manipolazione e lavorazione. Ad esempio, il taglio laser può essere utilizzato per ridurre lo stress sulle lamiere durante il processo di taglio. Tuttavia, queste tecniche spesso aumentano i costi di produzione. Inoltre, migliorare le proprietà meccaniche delle lamiere di acciaio elettrico senza sacrificare le loro proprietà magnetiche è un compito impegnativo.
4. Sensibilità alla temperatura
Le lamiere di acciaio elettrico sono sensibili alle variazioni di temperatura. All'aumentare della temperatura, le proprietà magnetiche dell'acciaio possono cambiare in modo significativo.
La perdita del nucleo delle lamiere di acciaio elettrico generalmente aumenta con la temperatura. Questo perché la resistività dell'acciaio diminuisce con l'aumentare della temperatura, il che porta a maggiori perdite per correnti parassite. Inoltre, la perdita di isteresi può anche cambiare a causa della dilatazione termica e dei cambiamenti nella struttura del dominio magnetico dell'acciaio ad alte temperature.
Nei trasformatori, l’aumento di temperatura è un problema comune. Il calore generato dalla perdita del nucleo e dalla perdita di rame negli avvolgimenti può causare un aumento della temperatura del nucleo elettrico in acciaio. Se la temperatura supera un certo limite, le prestazioni del trasformatore possono essere gravemente compromesse. Ad esempio, nelNucleo del trasformatore di tipo secco, è necessario adottare misure di raffreddamento adeguate per controllare la temperatura del nucleo elettrico in acciaio e garantirne il normale funzionamento.
5. Costo e disponibilità
Il costo delle lamiere in acciaio elettrico può essere un fattore limitante per alcune applicazioni. Lamiere di acciaio elettrico di alta qualità con bassa perdita del nucleo ed elevate proprietà magnetiche sono spesso più costose da produrre. Il processo di produzione delle lamiere di acciaio elettrico prevede fasi complesse, come la laminazione, la ricottura e il rivestimento, che richiedono attrezzature specializzate e controlli di alta precisione.
Inoltre, la disponibilità di alcuni tipi di lamiere di acciaio elettrico potrebbe essere limitata. La produzione di lamiere in acciaio elettrico è concentrata in pochi grandi produttori in tutto il mondo. Eventuali interruzioni nella catena di approvvigionamento, come carenza di materie prime o problemi di produzione, possono portare a carenze di lamiere di acciaio elettrico sul mercato. Ciò può causare ritardi nella produzione di trasformatori e altri dispositivi elettrici.
Conclusione
Nonostante queste limitazioni, le lamiere di acciaio elettrico rimangono il materiale dominante per i nuclei dei trasformatori e altre applicazioni elettriche grazie alle loro proprietà magnetiche uniche. Come fornitore di lamiere in acciaio elettrico, lavoriamo costantemente sulla ricerca e sullo sviluppo per superare queste limitazioni. Stiamo esplorando nuovi materiali e processi di produzione per ridurre la perdita del nucleo, aumentare i livelli di saturazione magnetica, migliorare le proprietà meccaniche e migliorare la stabilità della temperatura.
Se sei interessato all'acquisto di lamiere in acciaio elettrico per la produzione di trasformatori o altre applicazioni elettriche, ti invitiamo a contattarci per ulteriori discussioni. Il nostro team di esperti può fornirti informazioni dettagliate sui nostri prodotti e aiutarti a selezionare le lamiere in acciaio elettrico più adatte alle tue esigenze specifiche.
